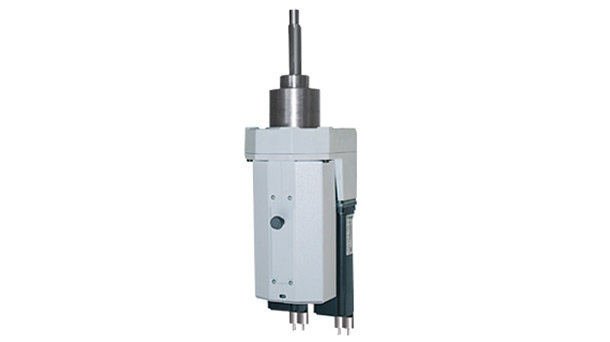

A WEISS não tem apenas mesas de indexação: conheça a unidade SH 75.

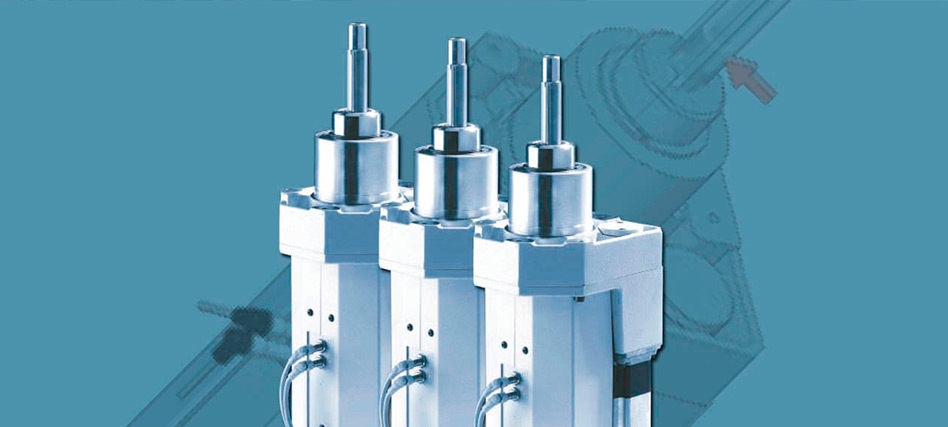

Com eixos servo independentes, a unidade elevatória rotativa SH 75 tem um enorme potencial para todo o tipo de tarefas de elevação e rotação e proporciona um funcionamento extremamente simples e comissionamento rápido. CONHEÇA AS CARACTERÍSTICAS TÉCNICAS desta solução.

O sucesso conseguido pela unidade SH 75 deve-se, em grande parte, às suas versáteis e flexíveis opções de implementação. Os eixos de elevação e rotação são programáveis pelo utilizador independentemente uns dos outros - tornando a combinação de eixos adequada para uma ampla gama de aplicações, incluindo tarefas variáveis. Uma grande densidade de potência, dimensões extremamente compactas, bem como um arranque rápido e conveniente, utilizando o software WAS (WEISS Application Software), são mais pontos positivos. Os novos servomotores integrados catapultaram a unidade em novas categorias de dinâmica e precisão.



INFORMAÇÃO GERAL
. A unidade de elevação-rotação pode ser equipada com segurança funcional (a pedido)


Mais Info

Vídeos

Downloads

Links
DADOS TÉCNICOS

DADOS TÉCNICOS

. Gama de tensão: 200-600 VAC Effektiv
. Corrente de pico: 7.6 A
. Velocidade Máxima de rotação: 220 min-1
. Torque máximo de aceleração: 12 Nm
. Velocidade Máxima: 0,5 m / s
. Corrente de pico: 1200 N
. Curso máximo: 75 mm
. Precisão de repetição (rotação): 180 arcsec (± 90 ")
. Precisão de repetição (curso): 0,02 mm
. Inércia máxima: 0,06 kgm²
. Carga máxima recomendada: 10 kg
. Concentricidade quando retraída: 0,06 mm
. Concentricidade quando estendida: 0,08 mm



DADOS DE CARGA (no eixo de transmissão)
. Força axial estática: 1200 N
. Força radial estática (prolongada): 500 N
. Força radial estática (retraída): 1500 Nm
. Torque estático: 10 Nm



ENCODER
. Hiperface doente

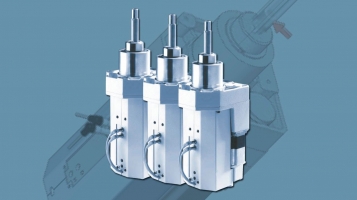

Unidades elevatórias rotativas SH 75 [WEISS]
