Ventosas planas - séries SF.

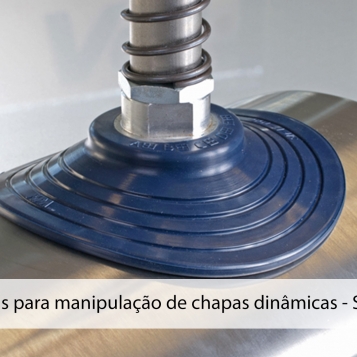

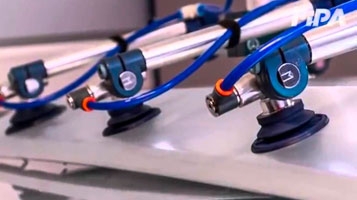

Com as novas ventosas SM-G, o peso não é obstáculo. Esta é a gama FIPA que permitirá o máximo de liberdade na manipulação de chapas de metal. A FIPA oferece a nova gama de ventosas formato sino com diâmetro desde Ø22 a Ø83 e são adequadas principalmente para a indústria automóvel e fabrico de eletrodomésticos. As novas ventosas da FIPA foram especialmente desenhadas para superfícies de chapa metálica acentuadas e curvas. Nesta gama irá encontrar ventosas resistentes e flexíveis com encaixe em alumínio para melhor garantir uma manipulação precisa de chapas metálicas com curvas acentuadas. O manuseamento é fiável e antiderrapante, mesmo em chapas oleosas. Para além disso, esta gama de ventosas evita qualquer possibilidade de deformação de chapas metálicas finas ao longo do processo. Os NOVOS e PEQUENOS TAMANHOS das ventosas em formato sino (Ø22 e Ø30) estão agora disponíveis aos fabricantes do ramo automóvel e outras empresas de processamento. Produzidas num material altamente resistente ao óleo e aos cortes, estas ventosas são ideais para manipulação dinâmica de peças de chapa metálica. Alta qualidade, design, funcionalidade e um longo ciclo de vida são apenas algumas das mais importantes características desta gama de ventosas FIPA.

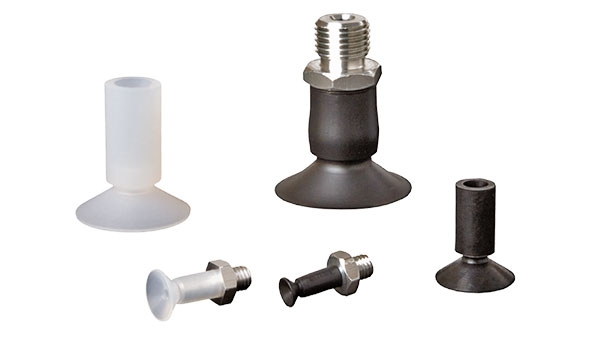

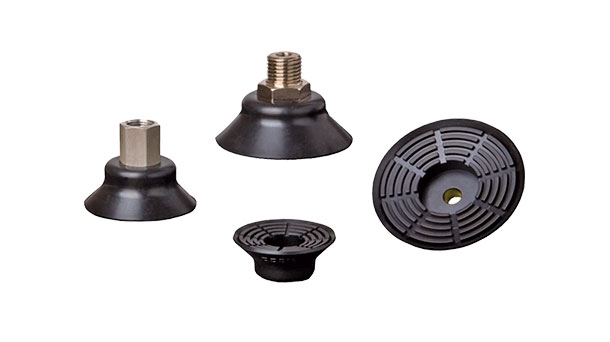

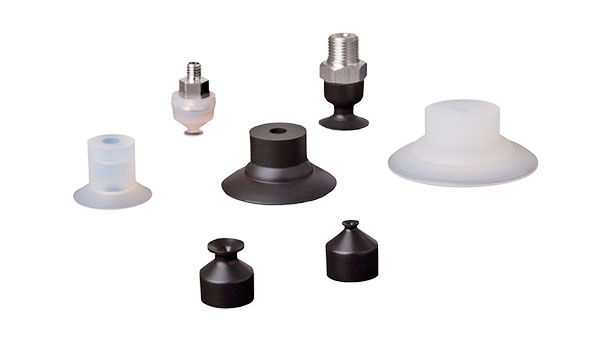

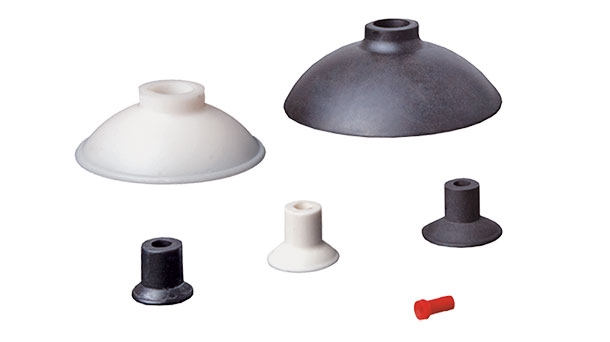

As ventosas planas universais da série FIPA SFU-A são projetadas com um lábio de vedação individual para a manipulação de uma variedade de produtos com superfícies lisas a ligeiramente ásperas. A excelente estabilidade das ventosas permite acelerações rápidas para a manipulação rápida de produtos em sistemas de automação.

As vedações podem ser substituídas rápida e facilmente.

As ventosas planas da série SFU-A de até 50 mm de diâmetro são conectadas à fonte de vácuo por meio de rosca. As ventosas planas com diâmetros maiores que 60 mm são conectadas por meio de placa de suporte vulcanizada.

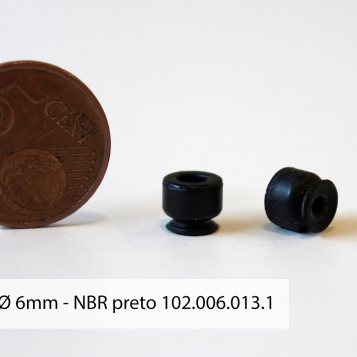

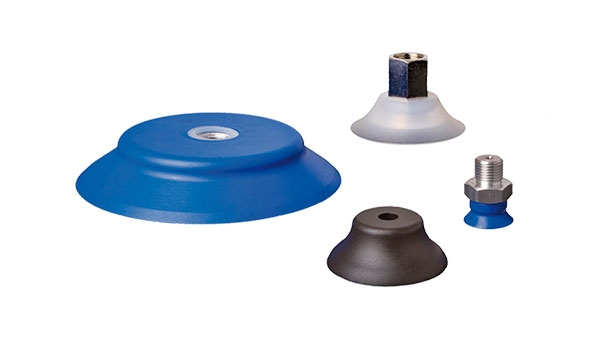

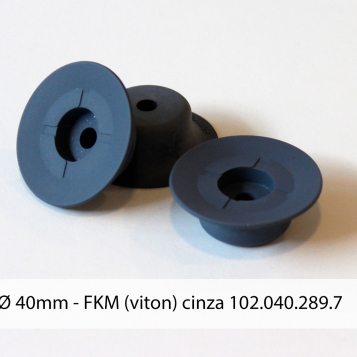

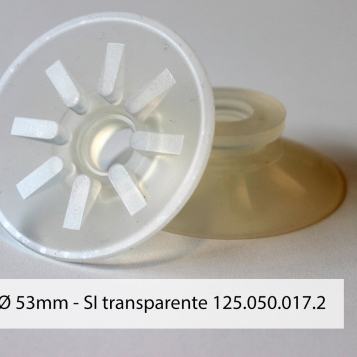

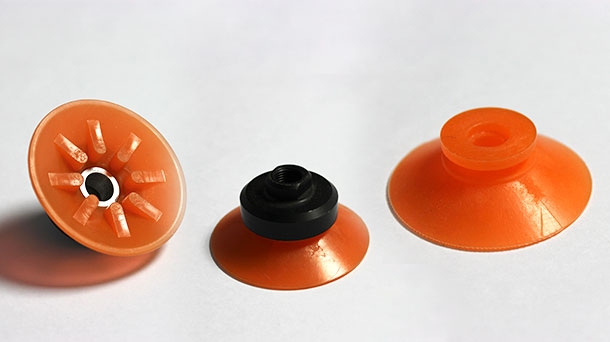

As ventosas planas universais FIPA SFU-A estão disponíveis numa variedade de modelos feitos de borracha nitrílica (NBR), borracha de silicone (SI), poliuretano (PU) e borracha fluorada (FKM).

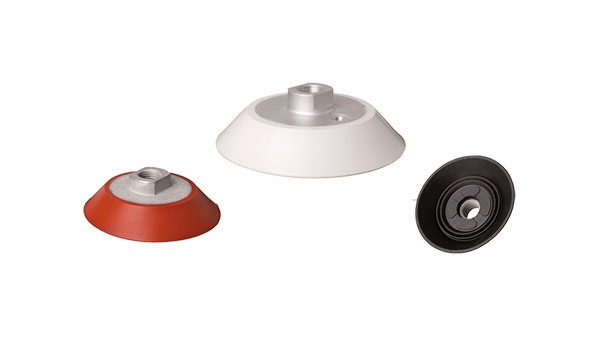

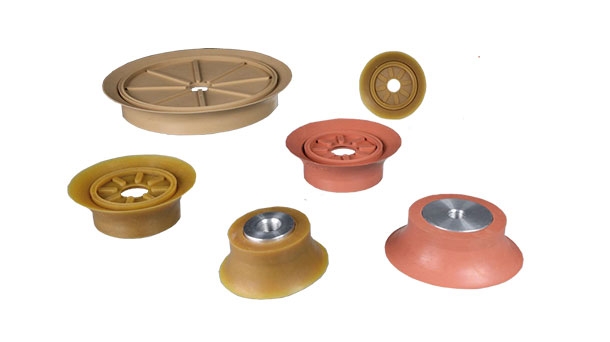

Thermalon® é uma mistura de material de alta qualidade que resiste a temperaturas até 160° C. Elas não deixam marcas e estão livres de substâncias que prejudicam a pintura (PWIS).

As ventosas térmicas Thermalon® são especialmente projetadas para a extração automatizada de peças quentes de máquinas de moldagem por injeção. Graças ao Thermalon®, as peças extraídas podem ser facilmente pintadas ou revestidas.

Devido à sua alta estabilidade, as ventosas planas Thermalon® da FIPA também são eficazes em sistemas de produção com garras altamente dinâmicas, com taxas de aceleração rápidas.

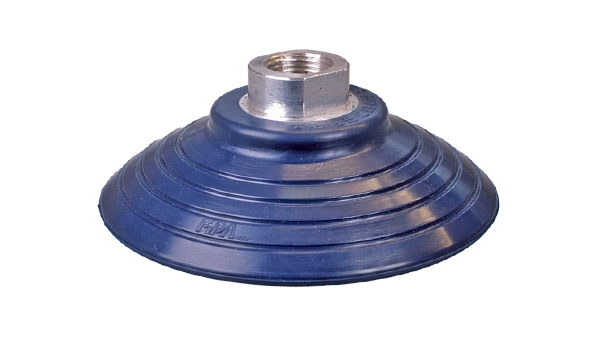

As ventosas planas para manipulação de chapas metálicas da série FIPA SM-F são especialmente adequadas para a manipulação segura e livre de deslizamento de chapas oleosas, sendo bastante utilizadas na indústria automóvel, em carroçarias de automóveis e construção de veículos.

Graças aos lábios de vedação macios, estas ventosas também podem adaptar-se a produtos ligeiramente curvos, minimizando assim o vazamento.

A rosca de conexão vulcanizada garante um encaixe perfeito na conexão, mesmo em ciclos de manipulação altamente dinâmicos.

LÁBIO DE SUCÇÃO EXTREMAMENTE FLEXÍVEIS

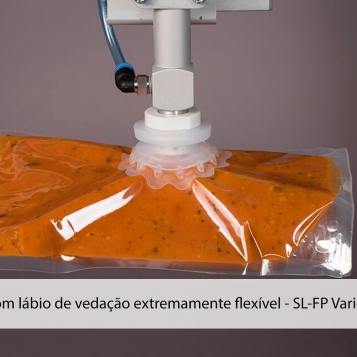

As novas ventosas Variopack ™, feitas de silicone (conforme FDA e EU 1935/2004) com lábios de vedação extremamente flexíveis, adaptam-se perfeitamente a uma ampla variedade de superfícies e são ideais para “flow packs” para as indústrias alimentares, de cosméticos e produtos farmacêuticos.

Graças a uma alta capacidade de absorção de forças laterais e estrutura de grampo interno para uma perfeita aderência, estas são as parceiras ideais para reduzir o tempo de inatividade da máquina. A nova série Variopack ™ está atualmente disponível em 3 tamanhos (Ø 30, Ø 60 e Ø 100).

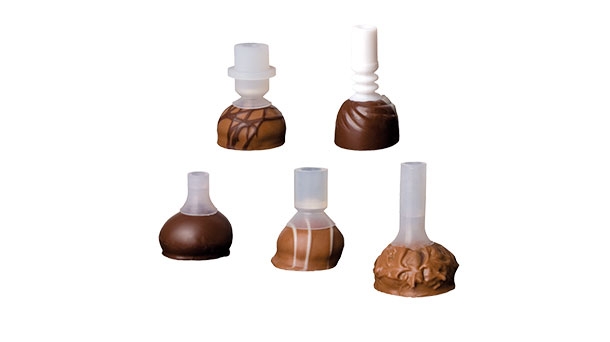

As ventosas planas da série FIPA SL-PF para bombons de chocolate são feitas de materiais de qualidade alimentar e compatíveis com a FDA. Produtos sensíveis com estruturas superficiais pronunciadas ou geometrias tridimensionais no lado superior, por exemplo, bombons de chocolate, podem ser manipulados com cuidado usando as ventosas planas.

As ventosas planas da série FIPA SFU-F têm um lábio de vedação extremamente macio que permite que os produtos sejam recolhidos suavemente. Uma boa vedação é conseguida mesmo em superfícies ligeiramente ásperas. O lábio de vedação extremamente flexível adapta-se bem às superfícies da peça.

Design fino, eixo extra longo, diâmetro de 6 a 62 mm – as ventosas planas da série FIPA SFU-L podem ser usadas para a manipulação suave de peças sensíveis com superfícies irregulares ou levemente curvas. Em superfícies de produtos desiguais, o eixo longo da almofada de sucção permite uma pequena compensação de altura. A substituição económica e rápida de vedações desgastadas é um benefício adicional.

Seja uma forma estrutural plana ou profunda, ou com ou sem nervuras de suporte - as ventosas planas modulares universais FIPA SP-F são caracterizadas pela grande força de sucção. Benéfico é o lábio de vedação individual, que é fácil de anexar ao encaixe.

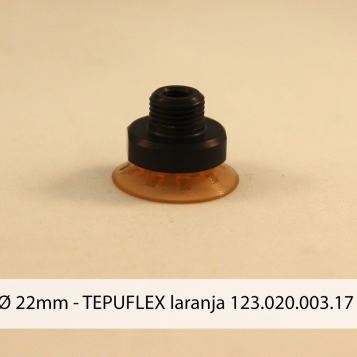

A FIPA tem disponíveis ventosas planas modulares em diversos tipos de materiais. Se a aplicação exigir que as ventosas planas sejam resistentes ao desgaste, o Tepuflex® é a escolha certa. Este elastómero termoplástico é altamente resistente ao desgaste, com excelentes propriedades de recuperação e boa aderência contra o deslizamento - as propriedades perfeitas do material para as ventosas planas em sistemas de automação com tempos de ciclo rápidos.

As ventosas planas da série SP-F também estão disponíveis com conexões montadas permanentemente.

Os modelos com válvulas de toque incorporadas evitam que a peça caia quando agarrada por ventosas parcialmente ocupadas.

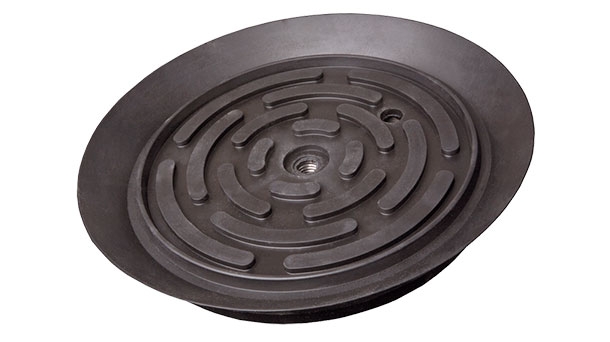

Com um lábio de vedação muito flexível e muito fino, estas ventosas planas permitem a manipulação de produtos com estruturas superficiais pronunciadas. O lábio de vedação de segurança interna de duas dobras e suportes aumentam a segurança, mesmo sob forças laterais. Uma placa de retenção de encaixe feita de alumínio faz com que a substituição do lábio de vedação seja rápida e económica.

As ventosas planas da série FIPA SFU-R para produtos estruturados estão disponíveis em diâmetros de 40 a 200 mm.

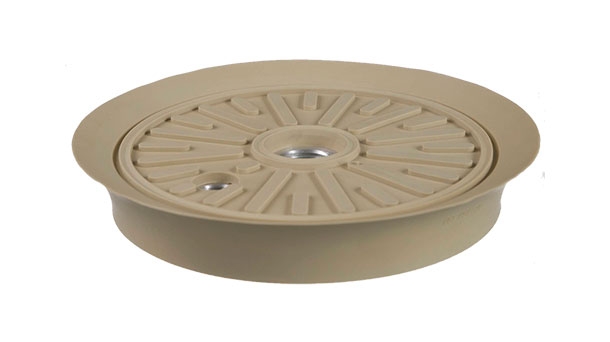

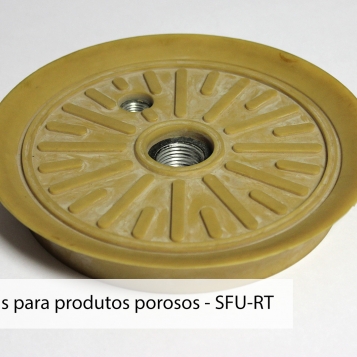

As ventosas planas da série FIPA SFU-RT para produtos porosos permitem a sucção e a descarga seletiva dos produtos simultaneamente. Uma aplicação típica é o empilhamento de materiais de placas parcialmente permeáveis ao ar, tais como painéis de aglomerado, por exemplo. As ventosas planas patenteadas, com um diâmetro de 160 mm, funcionam de forma fiável mesmo sob altas forças de cisalhamento. O lábio de vedação de segurança interna de duas dobras feito de NR resistente à abrasão garante uma boa vedação em superfícies de produtos suaves e ásperas.

As ventosas da série SFU-S proporcionam alta segurança e boa estabilidade ao processo, mesmo sob altas forças de cisalhamento.

Grande força de sucção, desgaste mínimo e baixa necessidade de espaço são os benefícios das ventosas FIPA com suspensão curta. Os suportes internos evitam que as peças se deformem.

O modelo fabricado em HNBR, isento de silicone e resistente a temperaturas, é projetado para garras que extraem peças plásticas quentes de máquinas de moldagem por injeção.

A série SFK-G é otimizada para utilização em elementos de fixação.

Seja em mármore, chapas grossas, peças de concreto, chapas metálicas, painéis de madeira áspera ou outras peças pesadas - graças a uma placa de aço vulcanizada e lábio de vedação duplo com alta força de retenção, as placas de sucção planas da série FIPA SFPL-D são otimizadas para superfícies de produtos suaves e ásperas.

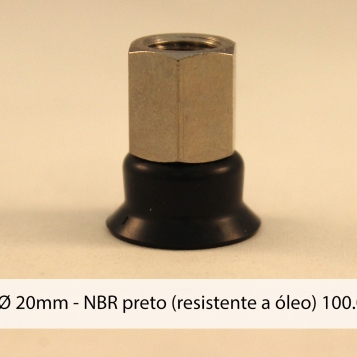

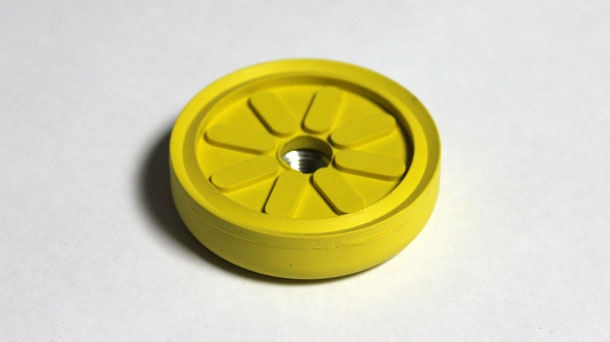

Anti-derrapante e resistente a óleo - as ventosas planas da série FIPA SM-P feitas de NBR são otimizadas para a manipulação de chapas oleosas. Nervuras de suporte enormes e radiais evitam deformação permanente de chapas de metal finas.

Para diâmetros superiores a 20 mm, as ventosas planas para manipulação de chapas metálicas são equipadas com conexões aparafusadas. Isso garante um ajuste apertado mesmo sob altas forças de retenção.

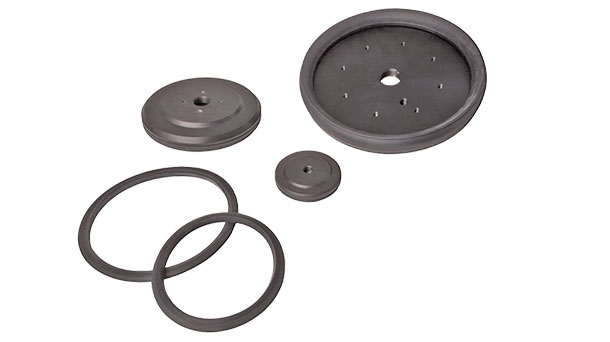

Placas de sucção FIPA com lábio de vedação feito de espuma de EPDM alcançam uma excelente vedação, mesmo para produtos com estruturas superficiais pronunciadas. Ao prender nas placas de suporte, pode substituir rápida e economicamente as bordas de vedação de borracha de espuma nas ventosas planas.

As ventosas planas da série FIPA SFU-D manipulam peças irregulares e ligeiramente curvadas. Em algumas aplicações, as ventosas planas substituem as ventosas de fole.

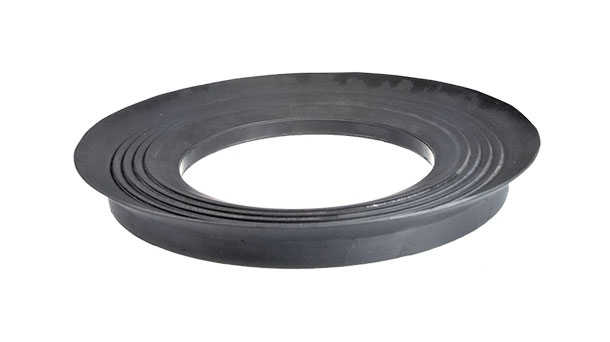

Os anéis de sucção planos FIPA são otimizados para manipulação de cargas pesadas. Um anel de aço vulcanizado no selo de sucção absorve altas forças de retenção sem deformação. Os furos roscados circunferenciais, em forma de anel, criam uma conexão de alta resistência com a montagem da ventosa.
