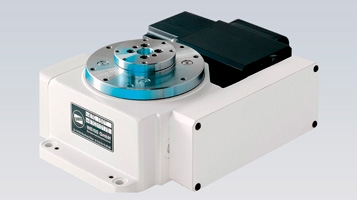

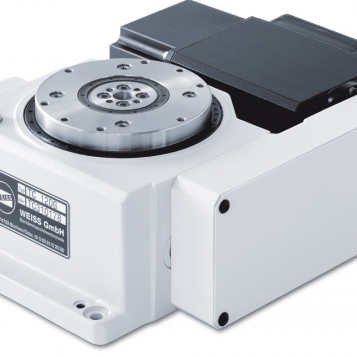

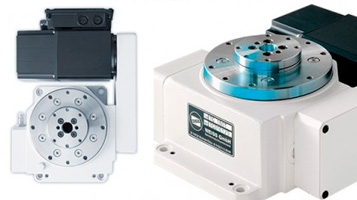

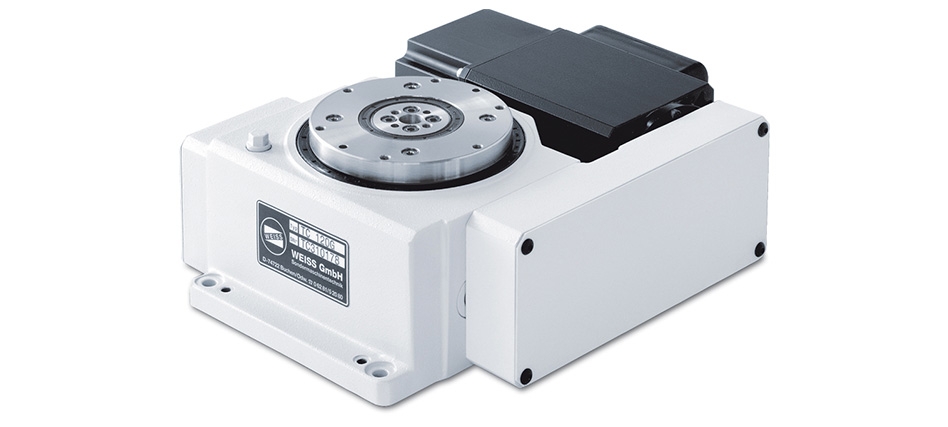

Mesa rotativa indexada TC 120.

Uma das mesas de indexação mais confiáveis e robustas disponíveis em todo o mundo, que lhe garante uma vida de serviço extremamente longa combinada com uma mudança impressionantemente rápida. Esta mesa, que pode ser o seu aliado no campo da tecnologia de automação, está agora na sua terceira geração. Tão certos da fiabilidade desta mesa com funcionamento suave e silencioso, ao optar pela carta de controlo da marca, a WEISS prolonga a sua garantia de 2 para 4 anos.

INFORMAÇÃO GERAL
. Máximo diâmetro de equipamento recomendado: aproximadamente 600 mm
. Opção personalizada para TC0120T: montagem em parafuso de cima (por favor, solicite desenho)

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação *:
indexação 2-10: 90 arcsec (± 45 ")
Indexação 12-20: 110 arcsec (± 55 ")
. Saída axial da flange de transmissão: (a Ø 120 mm) 0,02 mm
. Concentração da flange de saída: 0,02 mm
. Paralelismo entre a flange de saída e a superfície do parafuso da caixa: (a Ø 120 mm) 0,04 mm
. Peso total, incluindo motor: 22 kg
* A precisão de posicionamento pode ser melhorada em 10 arcsec a pedido.

DADOS DE CARGA (para a parte central estacionária)
Devido ao layout necessário do padrão de perfuração, a seção central estacionária só deve ser usada para conectar tecnologia de sensores ou componentes pequenos semelhantes.
Cargas combinadas e forças de processo permitidas somente após a inspeção pela WEISS.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 120 Nm
. Momento de inclinação dinâmico permitido: 200 Nm
. Força axial dinâmica permitida: 3300 N
. Força radial dinâmica permitida: 1500 N
